Fornecimento de lâmina de serra diamantada: lista de verificação de dados do comprador para cotações

A maioria das cotações de lâminas de serra diamantadas estão erradas por um motivo: a consulta não continha informações suficientes. Aqui está o conjunto completo de dados de máquinas, materiais, lâminas, conformidade e comerciais que um fabricante precisa — e um modelo que você pode copiar em seu próximo e-mail.

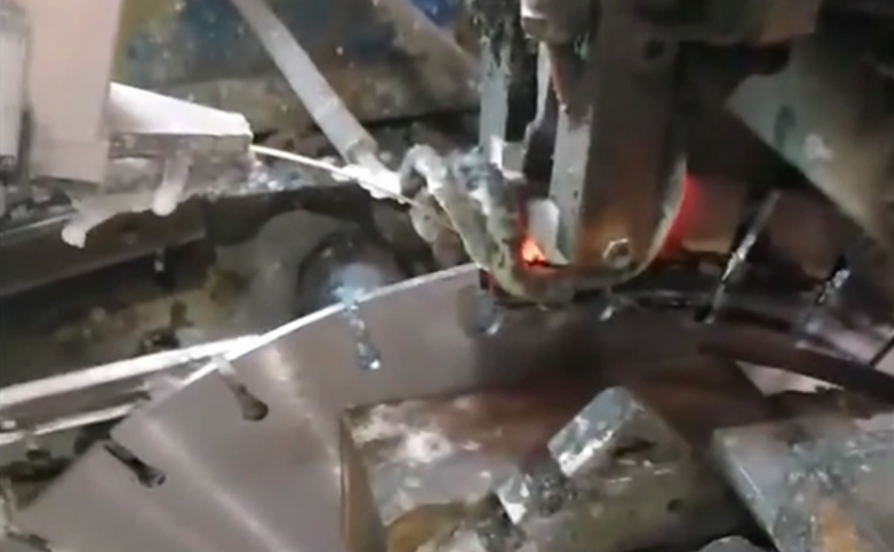

Laser welding workstation joining diamond segments to the steel core of a circular saw blade in a diamond saw blade factory
A soldagem a laser é o processo de união usado para discos diamantados que devem sobreviver ao corte a seco e às altas velocidades do fuso. Os dados de soldagem atrás de uma lâmina são tão bons quanto os dados de aplicação fornecidos pelo comprador.

1. Por que uma consulta de duas linhas custa semanas

Uma lâmina de serra diamantada não é um item de catálogo com uma resposta por diâmetro. Duas lâminas de tamanho idêntico podem ser construídas com ligações opostas, diferentes grãos de diamante e diferentes alturas de segmento, e não se comportar de forma semelhante. A ligação deve corresponder ao material que está sendo cortado e à forma como a máquina o corta.

Quando chega uma consulta sem essa informação, um fornecedor competente tem apenas duas opções: perguntar novamente ou adivinhar. A Guessing produz uma lâmina que brilha em um local e desprende segmentos em outro – e o comprador conclui que o fornecedor é o problema, quando a especificação nunca foi definida.

Na prática, uma consulta completa é cotada em um a três dias úteis. Um orçamento incompleto geralmente custa de uma a duas semanas de ciclos de perguntas e respostas antes mesmo de a primeira cotação ser emitida, e cada viagem de ida e volta é uma chance de um detalhe ser perdido. Os sete blocos abaixo são os dados que um fabricante precisa para transformar uma consulta em uma especificação.

2. Bloco 1 — Dados de configuração de máquina e corte

A máquina estabelece limites rígidos sobre o que uma lâmina pode ser. O número mais importante é a velocidade máxima do fuso da máquina em rpm, porque uma lâmina só é segura abaixo da velocidade marcada nela, e a declaração do fabricante sobre a velocidade máxima de operação é expressa em metros por segundo.

Como a velocidade operacional máxima é convertida em rpm rpm = (v × 60.000) ÷ (π × D)  onde v = velocidade em m/s, D = diâmetro da lâmina em mmUma lâmina declarada a 100 m/s está, portanto, limitada a aproximadamente 6.366 rpm a 300 mm, 5.457 rpm a 350 mm, 4.775 rpm a 400 mm e 3.820 rpm a 500 mm. Forneça ao fornecedor a rotação sem carga da sua máquina e o diâmetro necessário, e a questão da velocidade será resolvida imediatamente.
Tipo de máquina Lâmina típica Ø Furo típico O que o fornecedor precisa de você
Cortador portátil a gasolina / elétrico 300 – 400mm 20,00/22,23/25,40mm Rotação máxima do fuso, operação úmida ou seca, tanque de água ou alimentação de mangueira
Rebarbadora 100 – 230 mm 22,23 mm, fuso M14 RPM máx. (normalmente 6.500 – 11.000), corte a seco, limite de corte
Alvenaria / serra de mesa 250 – 500 mm 25,40mm RPM fixa, vazão de água, método de alimentação da mesa
Serra de piso portátil 350 – 800 mm 25,40mm Max rpm, profundidade de corte, fluxo de água, potência do motor
Serra de parede / serra anelar 600 – 1.200 mm / 350 – 500 mm 25,40/60mm Velocidade montada na pista, profundidade por passagem, apenas em piso molhado
Serra de ponte (pedra) 300 – 600 mm 50,80 / 60mm Taxa de alimentação, volume de água, espessura da laje, requisitos de acabamento

Ao lado da tabela, mais quatro detalhes alteram a especificação: se a máquina está protegida e qual adiâmetro da flangeé (afeta a rigidez do núcleo e a estabilidade lateral), odireção de rotaçãonecessário, se o corte émergulhar ou cortar, e o típico do operadorestilo de alimentação— forçar a lâmina ou deixá-la cortar no seu próprio ritmo.

3. Bloco 2 — Dados materiais

Os dados do material determinam a dureza da ligação e o grau do diamante. Este é o bloco que os compradores costumam comprimir em uma única palavra, como “concreto”, que equivale a encomendar um pneu para “um carro”.

Parâmetro Por que muda a lâmina O que escrever na consulta
Resistência à compressão O concreto mais duro e denso requer uma ligação mais suave, de modo que o diamante desgastado continua exposto C20/25 (≈ 2.900–3.600 psi) até C50/60 (≈ 7.250–8.700 psi), ou o nome da classe local
Tipo agregado O agregado abrasivo desgasta a ligação; agregado duro dá polimento ao diamante Pederneira / cascalho de rio silicioso, calcário, granito, basalto - e o maior tamanho de pedra
Reforço O vergalhão interrompe o corte e carrega os segmentos de forma diferente Diâmetro da barra (por exemplo, ⌀10–32 mm), espaçamento, esteira simples ou dupla, malha
Estado de cura O concreto verde se comporta quase como um concreto abrasivo e curado como um material duro Verde (menos de 24 horas), parcialmente curado ou totalmente curado em 28 dias
Dureza da pedra Define a família de títulos e a concentração de diamantes Mármore (Mohs 3–4), granito (Mohs 6–7), quartzo projetado (Mohs ~7)
Água / chorume O corte úmido esfria o segmento e elimina as limalhas; o corte a seco requer uma junta tolerante ao calor Água contínua, água ocasional ou seca com extração de poeira
A regra do título que vale a pena memorizar:materiais abrasivos desgastam a ligação, por isso precisam de ummais difícilligação; materiais duros e densos desgastam o diamante, por isso precisam de ummais suavevínculo que continua expondo areia fresca. Se um fornecedor não perguntar sobre o tipo de agregado e o estado de cura, ele estará escolhendo uma família de títulos por padrão e não por especificação.

4. Bloco 3 — Geometria e construção da lâmina

Uma vez conhecida a aplicação, a geometria se torna um conjunto de escolhas ordenadas. Declare-os explicitamente em vez de deixá-los para o fornecedor, porque cada um negocia velocidade de corte em função da vida útil e do preço da lâmina.

Item Valores comuns O que decide
Diâmetro 105, 115, 125, 180, 230, 300, 350, 400, 450, 500, 600, 800, 1.000, 1.200 mm Profundidade de corte e compatibilidade com a proteção da máquina
Furo 20,00, 22,23 (7/8″), 25,40 (1″), 50,80, 60, 63,5 mm + anéis de bucha Encaixa no fuso sem folga; tamanhos imperiais devem ser convertidos exatamente
Altura do segmento 7, 10, 12, 15, 20, 25 mm Vida útil total de corte disponível; um segmento mais alto nem sempre é uma compra melhor
Largura do segmento/corte 2,6, 3,2, 3,6, 4,0, 4,5, 5,0 mm Demanda de potência, velocidade de corte e remoção de material por passe
Espessura do núcleo 1,6 – 5,0 mm Estabilidade em profundidade versus exigência de peso e potência
Tipo de aro Segmentado, aro turbo, aro contínuo Melhor velocidade de corte (segmentado), borda mais limpa (turbo), ladrilhos e porcelanatos sem lascas (contínuo)
Construção Soldado a laser / brasado de alta frequência / sinterizado / galvanizado Capacidade de corte a seco e margem de segurança em alta velocidade
Opções principais Núcleo silencioso, gargantas cortadas a laser, núcleo endurecido, acabamento pintado ou polido Redução de ruído, controle de calor, apresentação de varejo

Se o seu mercado é sensível ao preço e a aplicação é tolerante, diga-o: o fornecedor pode cortar a altura ou o corte do segmento e manter o desempenho que seus clientes realmente notam. Se seus clientes operam máquinas pesadamente ou cortam concreto armado o dia todo, diga isso também, porque esse comércio deve seguir o caminho inverso.

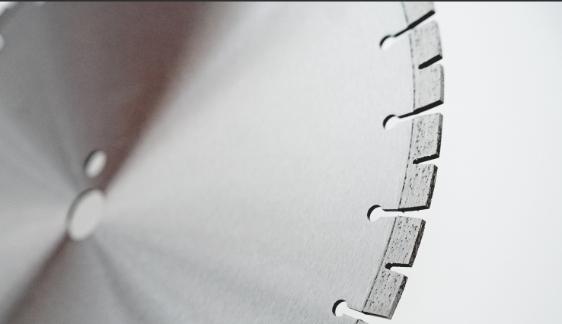

Macro view of laser welded diamond segments on a concrete cutting blade showing exposed diamond grit and cooling gullets
A altura do segmento, a largura e o grão de diamante são visíveis no produto acabado – mas são escolhidos a partir dos dados de aplicação fornecidos pelo comprador, e não apenas do desenho da lâmina.

5. Bloco 4 — Metas de desempenho e critérios de aceitação

Um fornecedor não pode ser obrigado a cumprir um padrão de desempenho que nunca foi escrito. Forneça valores-alvo e concorde com o método de teste na mesma mensagem, porque uma lâmina testada em uma máquina diferente ou em concreto diferente produzirá um número diferente a cada vez.

  • Velocidade de corte— metros por minuto de corte no piso, ou centímetros por minuto de penetração, medidos em um material definido.
  • Vida útil da lâmina— metros lineares cortados, metros quadrados de corte no piso ou número de cortes por lâmina antes de o operador declarar concluído.
  • Custo por corte– a métrica que realmente importa comercialmente e que torna uma lâmina de longa duração mais barata do que uma lâmina de baixo preço.
  • Qualidade de borda— lascas permitidas em milímetros para trabalhos em pedra e azulejo.
  • Ruído e vibração— um limite declarado em dB(A) sempre que o mercado ou o utilizador final assim o exigir.
  • Equilíbrio e desvio lateral— um grau declarado e um valor máximo de desvio para aplicações de alta velocidade.
  • Definições de falha— o que conta como defeito: perda de segmento, fissuração do núcleo, envidraçamento ou corte inferior do núcleo.

6. Bloco 5 — Conformidade e documentação

A conformidade é onde uma compra se torna defensável. Para discos diamantados vendidos na Europa, o padrão de referência éEN 13236, Requisitos de segurança para produtos superabrasivos. É a documentação que está por trás da conformidade CE da máquina de corte na qual a lâmina está instalada e é frequentemente referenciada pelo próprio cliente do comprador.

De acordo com a EN 13236, nove elementos de marcação são obrigatórios no próprio produto: restrição de uso, velocidade máxima de operação em m/s, seta do sentido de rotação, dimensões em milímetros, a referência da declaração de conformidade, a marca do fabricante ou registrada, o nome do fornecedor, a frequência máxima de rotação em rpm e um código de rastreabilidade. Um décimo elemento – pictogramas de segurança para equipamentos de proteção individual – é obrigatório em França. OoSaA marca, administrada através do esquema de segurança de abrasivos e apoiada pela FEPA, a Federação dos Produtores Europeus de Abrasivos, é a variante de marca própria da mesma obrigação.

Um ponto que confunde os compradores:não existe um "certificado EN 13236" emitido por um organismo terceiro. EN 13236 é uma norma harmonizada sob a legislação europeia sobre máquinas, e a conformidade édeclarado pelo fabricanteem uma declaração de conformidade apoiada por documentação técnica — cálculo de velocidade, medição de equilíbrio, dimensões de fixação e testes de retenção de segmento. Peça a declaração e os registos dos testes e terá o que uma autoridade competente de fiscalização do mercado solicitaria.

Vale a pena observar para o planejamento: o Regulamento de Máquinas da UE (UE) 2023/1230 substitui a Diretiva 2006/42/CE e é aplicável de forma obrigatória a partir de 20 de janeiro de 2027, sem janela de aplicação dupla. Os fornecedores que já mantêm documentação técnica limpa farão a transição sem interrupções; os compradores devem confirmar o cronograma com seu fornecedor e com sua própria função de compliance.

Documento Referência O que isso prova
Declaração de conformidade EN 13236 O fabricante declara conformidade com a norma de segurança harmonizada
Marcação do produto EN 13236, elementos 1–9 Limite de velocidade, direção, dimensões, rastreabilidade na própria lâmina
Série de dimensões ISO 22917 Diâmetros e tamanhos de furo padronizados para intercambialidade
Gestão de qualidade EN ISO 9001:2015 Controle documentado de produção e inspeção na fábrica
Registros de teste Testes de sobrevelocidade/retenção de segmento A lâmina foi verificada acima de sua velocidade de trabalho declarada
Conformidade química REACH, conforme aplicável Nenhuma substância restrita no produto ou embalagem para o mercado da UE
Classificação comercial HS 8202.39 (HTSUS 8202.39.00) Lâminas de serra circular com peça funcional de material diferente de aço

Duas notas de classificação que afetam o custo no destino e devem ser levantadas antes do pedido, não depois. Em primeiro lugar, os segmentos de diamante sinterizados são por vezes classificados separadamente na posição 6804, e os conjuntos de venda a retalho embalados com outras ferramentas manuais podem cair novamente numa posição diferente – confirme com o seu despachante aduaneiro. Em segundo lugar, os compradores nos Estados Unidos devem verificar o estado atual da ordem de direitos antidumping e compensatórios sobre lâminas de serra diamantadas e peças da China antes de negociar, uma vez que pode alterar materialmente o custo de entrega de uma lâmina de origem chinesa.

7. Bloco 6 — Dados comerciais, de embalagem e logísticos

Os dados técnicos fazem uma lâmina funcionar; dados comerciais fazem disso um negócio. Envie os dois na mesma mensagem para que o orçamento volte completo em vez de chegar em três e-mails.

  • Volume— previsão anual ou trimestral por SKU e o tamanho do primeiro pedido experimental. Os preços dos fornecedores são diferentes para um palete e um contêiner.
  • Quantidade mínima do pedido— por modelo, por diâmetro ou por recipiente total. Pergunte se o MOQ é negociável no primeiro pedido.
  • Incoterms e porto— FOB, CIF, DAP ou DDP, com a porta nomeada. Isto por si só pode alterar a comparação entre dois fornecedores em mais do que o preço do produto.
  • Base de preço— por peça, por conjunto ou por quilograma, e se a cotação inclui anéis de bucha, flanges ou adaptadores.
  • Embalagem— caixa a granel, caixa colorida, blister ou cartão suspenso; quantas peças por caixa e por caixa; dimensões da caixa e peso bruto para planejamento de frete.
  • Marca própria— logotipo impresso ou gravado a laser no núcleo, arte da embalagem personalizada, código de barras e requisitos UPC, além do idioma do rótulo e das instruções de segurança.
  • Idioma da documentação— a linguagem exigida pelo seu mercado na embalagem e nas instruções.
  • Tempo de espera— para um pedido experimental e para pedidos repetidos, além da capacidade de produção durante a alta temporada.
  • Condições de pagamento— depósito e divisão de saldo, carta de crédito ou conta aberta e o que o fornecedor exige para estender os prazos.
  • Amostras— custo, prazo de entrega e se uma amostra experimental é creditada no primeiro pedido em grandes quantidades.

8. Bloco 7 — Contexto de mercado e dados pós-venda

Este bloco é o que separa um fornecedor de um fornecedor. Diz ao fabricante como é o sucesso no seu mercado e dá a ambos os lados uma base honesta para uma discussão sobre garantia.

  • Mercado de destino e canal— país e se você vende para distribuidores, frotas de aluguel, empreiteiros ou compradores de varejo de bricolage. Uma frota de aluguel mede a vida útil da lâmina em cortes por lâmina; uma rede DIY mede isso no apelo da embalagem.
  • Produtos atuais– as lâminas que você compra hoje, seu nível de preço e o que seus clientes gostam e não gostam nelas.
  • Histórico de reclamações— o modo de falha que você está tentando eliminar: queda de segmentos, envidraçamento, rachaduras no núcleo ou vida útil curta. Esta é a frase mais útil que um comprador pode escrever.
  • Posicionamento de preço– a faixa que você precisa colocar na prateleira e o preço por corte que seus clientes toleram atualmente.
  • Condições do operador— habilidade típica do operador, disponibilidade de água, controle de poeira e se as máquinas são usadas corretamente.
  • Expectativas de garantia- a janela de reclamação, as evidências que você pode fornecer (fotos, contagens de cortes, devoluções de amostras) e como as unidades de garantia são liquidadas.
  • Sazonalidade— temporada de construção no seu mercado, para que o fornecedor possa planejar a capacidade antes do pico de demanda.
Quality control technician measuring diamond blade segment height with a digital caliper on an inspection bench
A altura do segmento é medida na entrada da mercadoria e novamente após o corte experimental. Concordar antecipadamente sobre o método de medição é o que transforma “sua lâmina desgastou muito rápido” em uma conversa solucionável.

9. O modelo de RFQ de 12 pontos

Copie isso em sua próxima consulta e preencha o que você sabe. Deixe espaços em branco onde realmente não o fez, e o fornecedor saberá exatamente qual pergunta fazer primeiro.

1. Máquina— tipo: ____________ · rpm máxima do fuso: ______ · potência: ______ kW / HP2. Tamanho da lâmina— diâmetro: ______ mm · furo: ______ mm · Ø do flange: ______ mm3. Condição de corte— molhado/seco · fluxo de água: ______ L/min · profundidade de corte: ______ mm4. Materiais— tipo: ____________ · resistência: ______ (C__/__ ou MPa/psi)5. Agregado— tipo: ____________ · tamanho máximo da pedra: ______ mm6. Reforço— barra Ø: ______ mm · espaçamento: ______ mm · malha / esteira: ______7. Geometria— altura do segmento: ______ mm · largura do segmento: ______ mm · aro: segmentado / turbo / contínuo8. Construção— soldado a laser / brasado HF / sinterizado · núcleo: padrão / silencioso9. Meta de desempenho— velocidade: ______ m/min · vida útil: ______ m ou ______ cortes · qualidade da aresta: ______ mm cavaco10. Conformidade— mercado de destino: ______ · EN 13236 obrigatório: S/N · outro: ______11. Comercial— volume anual: ______ unidades · pedido experimental: ______ unidades · Incoterm + porta: ______12. Embalagem e marca— granel/caixa colorida/blister · marca própria: S/N · idioma do rótulo: ______

10. O que um fornecedor qualificado pede de volta

A maneira mais rápida de avaliar um fornecedor de lâminas de serra diamantadas é observar as perguntas que eles retornam. Um fabricante que trabalha com especificações vai querer saber as rpm da máquina antes de recomendar uma lâmina, perguntará sobre o agregado e o estado de cura antes de propor uma ligação, perguntará como a falha é definida antes de cotar e lhe dirá quando uma combinação solicitada é insegura ou inadequada, em vez de aceitar o pedido silenciosamente.

Igualmente útil é o que eles oferecem espontaneamente: o padrão segundo o qual sua lâmina é fabricada, a marcação que estará no produto, os registros de teste disponíveis e o prazo de entrega que eles realmente podem cumprir. Um fornecedor que divulga sua fábrica, seu processo e suas certificações —como fazemos aqui— é normalmente um fornecedor que espera que as suas reivindicações sejam verificadas.

11. Seis erros comuns e quanto custam

Erro Consequência provável Consertar
Orçamento solicitado apenas com diâmetro Título escolhido por padrão; lâmina vitrifica ou morre cedo Adicione rpm da máquina, material e molhado/seco ao primeiro e-mail
"Concreto" dado como material Família de títulos errada para estado agregado ou de cura Adicione grau de resistência, tipo de agregado e idade
Furo imperial escrito como 22 mm A lâmina não cabe ou fica fora do centro e racha Escreva 22,23 mm (7/8″) exatamente
Nenhuma meta de desempenho declarada Nenhuma base para uma reclamação de garantia ou uma comparação justa Definir cortes por lâmina e método de teste
Documentos de conformidade solicitados após o envio Retenção alfandegária, recusa do distribuidor, estoque invendável Solicite a declaração de conformidade com o orçamento
Preço comparado sem Incoterms A economia aparente desaparece em frete e impostos Normalize todas as cotações para um Incoterm e porta e compare o custo por corte

12. Perguntas frequentes

Qual é a informação mínima que um fornecedor de lâminas de serra diamantada precisa cotar?

Quatro pontos de dados já permitem uma cotação provisória: a velocidade máxima do fuso da máquina em rpm, o diâmetro e furo necessários da lâmina, o material a ser cortado incluindo o tipo de agregado e se é reforçado, e se o corte é úmido ou seco. Todo o resto refina o vínculo, a geometria do segmento e o preço.

O que é EN 13236 e preciso solicitá-la?

EN 13236 é a norma europeia de segurança para produtos superabrasivos, incluindo lâminas de serra diamantadas. Exige que o fabricante declare uma velocidade máxima de operação, marque a lâmina com nove elementos obrigatórios e mantenha documentação técnica sobre equilíbrio, fixação e retenção de segmento. É uma declaração do fabricante e não um certificado de terceiros, por isso peça a declaração de conformidade e os registos de testes em vez de um certificado que não existe.

Como devo especificar o tamanho do furo da lâmina?

Forneça o furo em milímetros usando a série padrão, por exemplo 20,00 mm, 22,23 mm (7/8 pol.) ou 25,40 mm (1 polegada). As conversões imperiais devem ser exatas: 7/8 de polegada equivale a 22,23 mm, não 22,2 mm ou 22 mm. Encomendar anéis de bucha para reduzir um furo de 25,40 mm para 22,23 mm é uma prática comum para distribuidores que atendem diversas marcas de máquinas.

Como posso comparar a vida útil da lâmina de forma justa entre fornecedores?

Compare o custo por corte, não o preço por lâmina. Especifique o método de teste com antecedência: mesma máquina, mesmo material, mesmo fluxo de água e, em seguida, registre metros lineares de corte, cortes por lâmina e o ponto em que o operador declara a lâmina concluída. Uma lâmina mais barata que proporciona 20% menos cortes por lâmina é mais cara por corte.

Devo comprar lâminas diamantadas soldadas a laser ou brasadas?

As lâminas soldadas a laser fundem metalurgicamente o segmento ao núcleo de aço e são adequadas para corte a seco e para máquinas manuais de alta velocidade. As lâminas soldadas e sinterizadas de alta frequência dependem de uma junta de temperatura mais baixa e devem ser especificadas apenas para corte úmido. Se o seu mercado utiliza cortadores a gasolina em condições secas, especifique soldados a laser.

Que documentos devem chegar com uma remessa de lâmina de serra diamantada?

Uma declaração de conformidade referente à EN 13236, a lista de embalagem e fatura comercial com o código HS ou HTS correto, marcação do país de origem no produto e embalagem, instruções de segurança no idioma do mercado de destino e, mediante solicitação, registros de testes de equilíbrio e retenção de segmento. Os compradores nos Estados Unidos também devem confirmar a classificação e quaisquer medidas comerciais aplicáveis ​​antes de fazer o pedido.
